/ Клеммные колодки



Клеммные колодки — это устройства для надёжного соединения электрических проводов в щитах, панелях, распределительных шкафах и промышленном оборудовании. Они обеспечивают электрический контакт, изоляцию и механическую фиксацию.

Основные типы:

• Пружинные (Push-in)

• Винтовые

• На DIN-рейку

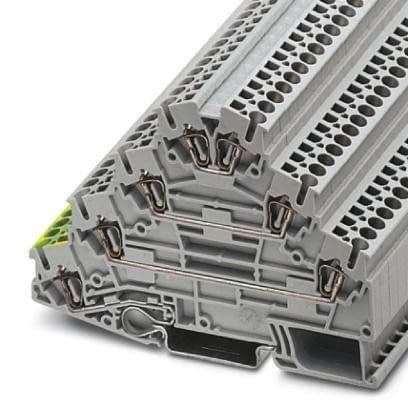

• Многоуровневые

• Проходные

• Разделительные (с шиной PE/N)

---

🌍 Ведущие мировые бренды и их клеммные колодки

---

1. WAGO (Германия) — лидер в инновационных пружинных клеммах

✅ Особенности:

• Технология Push-in CAGE CLAMP® — провод вставляется без инструмента.

• Высокая виброустойчивость, долговечность.

• Подходят для монтажа в труднодоступных местах.

• Широкий диапазон сечений: от 0.08 мм² до 300 мм².

🔹 WAGO 221-1312

• Тип: Пружинная клемма

• Количество полюсов: 2

• Сечение: 0.08–4 мм² (одножильный), 0.08–2.5 мм² (гибкий)

• Цвет: Серый

• Монтаж: На DIN-рейку (35 мм)

• Напряжение: до 400 В

• Ток: до 32 А

• Применение: Освещение, бытовые щиты, автоматика

• Особенность: Можно подключать до 2 проводов с разных сторон

🔹 WAGO 273-101/026-000

• Тип: Многоуровневая клемма (2 уровня)

• Сечение: 0.5–6 мм²

• Ток: до 41 А

• Напряжение: до 800 В

• Применение: Промышленные шкафы, ограниченное пространство

• Особенность: Экономия места — 2 соединения в одном корпусе

🔹 WAGO 2002-1015

• Тип: Проходная клемма на DIN-рейку

• Сечение: 0.5–16 мм²

• Ток: до 63 А

• Применение: Цепи питания, автоматика

• Особенность: Удобна для последовательного подключения устройств

---

2. Phoenix Contact (Германия) — высокотехнологичные решения для промышленности

✅ Особенности:

• Широкий ассортимент: от миниатюрных до силовых.

• Программируемые клеммы, с функцией сигнализации.

• Высокая степень защиты (до IP68).

• Поддержка систем автоматизации.

🔹 PT 1,5-PE-3,5 (арт. 1026652)

• Тип: Заземляющая клемма

• Сечение: 0.5–1.5 мм²

• Цвет: Зелёно-жёлтый

• Применение: Подключение провода PE

• Особенность: С маркировкой «PE», визуальный контроль

🔹 PTSH 1,5/2-ST-5,08 (арт. 1075450)

• Тип: Пружинная клемма, шаг 5.08 мм

• Количество полюсов: 2

• Сечение: 0.14–1.5 мм²

• Применение: Платы управления, ПЛК

• Особенность: Подходит для печатных плат, компактная

🔹 MLFB: 1070486 (PT 2,5-3P)

• Тип: Трёхполюсная клемма

• Сечение: 0.5–2.5 мм²

• Применение: Подключение трёхфазной нагрузки

• Особенность: Единый корпус для 3 фаз — удобство монтажа

---

3. Weidmüller (Германия) — надёжность и долговечность

✅ Особенности:

• Качество материалов — термостойкие, самозатухающие корпуса.

• Удобные рычажковые клеммы (lift-open).

• Широкий выбор по току и напряжению.

🔹 WPD 2,5/4-PE (арт. 1314120000)

• Тип: Заземляющая клемма

• Сечение: 0.2–2.5 мм²

• Количество полюсов: 4

• Применение: Групповое подключение PE-проводников

• Особенность: Многополюсная — до 4 проводов

🔹 URTK 4 (арт. 1020800000)

• Тип: Винтовая клемма

• Сечение: 0.5–4 мм²

• Ток: до 32 А

• Напряжение: до 500 В

• Применение: Силовые цепи, щиты учёта

• Особенность: Надёжный винтовой зажим — подходит для вибрационных нагрузок

🔹 MCR2-250-KV (арт. 1814530000)

• Тип: Многоуровневая клемма

• Сечение: до 2.5 мм²

• Уровни: 2

• Применение: Автоматика, ПЛК

• Особенность: Экономия места в шкафу

---

4. ABB (Швеция/Швейцария) — универсальные решения для промышленности и ЖКХ

✅ Особенности:

• Простота монтажа.

• Совместимость с DIN-рейкой.

• Хорошее соотношение цена/качество.

🔹 ES 70 (арт. 2CDS253001R0164)

• Тип: Винтовая клемма

• Сечение: 16 мм²

• Ток: до 100 А

• Применение: Силовые соединения, распределительные щиты

• Особенность: Металлические перемычки для шин

🔹 T-COM 2,5/5-ST-1L (арт. 2CDS251001R0155)

• Тип: Пружинная клемма, 5 полюсов

• Сечение: 0.2–2.5 мм²

• Применение: Подключение датчиков, ПЛК

• Особенность: Быстрый монтаж, цветная маркировка

---

5. Schneider Electric (Франция) — решения для строительства и промышленности

✅ Особенности:

• Адаптированы под российские стандарты.

• Хорошее качество при доступной цене.

• Есть решения для УЗО, автоматов.

🔹 Klipsch 243-150 (арт. ZB2BE102)

• Тип: Клеммная колодка для автоматов

• Сечение: до 16 мм²

• Применение: Подключение автоматических выключателей

• Особенность: Совместима с автоматами Acti9

🔹 Klipsch 243-102 (арт. ZB2BE102)

• Тип: Проходная клемма

• Количество полюсов: 2

• Применение: Цепи освещения, розетки

---

6. Eaton (США/Германия) — надёжность в тяжёлых условиях

✅ Особенности:

• Устойчивость к вибрациям.

• Высокие токовые нагрузки.

• Применение в энергетике, транспорте.

🔹 DIN Rail Terminal Block TBL1-105-2 (арт. TBL11052)

• Тип: Винтовая клемма

• Сечение: 0.2–2.5 мм²

• Ток: до 24 А

• Применение: Промышленные панели, системы управления

---

📊 Сравнение брендов по ключевым параметрам

Бренд	Тип клемм	Преимущество	Лучше всего подходит для
WAGO	Пружинные, Push-in	Быстрый монтаж без инструмента	Бытовые и промышленные щиты
Phoenix Contact	Все типы	Высокая точность, автоматизация	Промышленная автоматика, ПЛК
Weidmüller	Винтовые, рычажковые	Надёжность, виброустойчивость	Тяжёлые условия, транспорт
ABB	Винтовые, пружинные	Простота, доступность	Энергетика, ЖКХ
Schneider Electric	Проходные, для автоматов	Совместимость с автоматами	Строительные объекты
Eaton	Силовые	Высокие токи	Энергетика, промышленность

---

💡 Как выбрать клеммную колодку?

1. Определите сечение провода — не превышайте максимальное значение.

2. Выберите тип зажима:

   • Пружинный (Push-in) — быстро, удобно, но дороже.

   • Винтовой — дешевле, надёжнее при вибрациях.

3. Учитывайте ток и напряжение — особенно для силовых цепей.

4. Рассмотрите монтаж:

   • На DIN-рейку — стандарт для щитов.

   • На плату — для электроники.

5. Нужны ли дополнительные функции?

   • Разделение цепей (PE/N),

   • Многоуровневые,

   • Сигнальные индикаторы.
