Преобразователи частоты и устройства плавного пуска

Преобразователи частоты и устройства плавного пуска — это два важных типа оборудования, используемых для управления асинхронными электродвигателями, но они решают разные задачи и имеют свои особенности. Давайте разберёмся, чем они отличаются, где применяются и что выбрать в зависимости от задачи.

Преобразователи частоты (частотные преобразователи)

Принцип работы:
Преобразователь частоты изменяет частоту и напряжение питающего тока, подаваемого на электродвигатель. Это позволяет плавно и точно регулировать скорость вращения двигателя в широком диапазоне — от нуля до нескольких сотен герц (например, до 600 Гц у некоторых моделей).

Основные компоненты:

Выпрямитель — преобразует переменный ток сети (50 Гц) в постоянный.
Фильтр (конденсаторная батарея) — сглаживает пульсации постоянного напряжения.
Инвертор — преобразует постоянный ток обратно в переменный, но уже с нужной частотой и амплитудой.
Система управления — контролирует процесс, обеспечивает защиту и связь с внешними системами.

Преимущества:

✅ Энергосбережение — до 30–50% экономии электроэнергии за счёт работы на оптимальной скорости.
✅ Точное управление — можно задавать не только скорость, но и момент вращения.
✅ Мягкий пуск и останов — снижает механические нагрузки.
✅ Встроенные функции защиты — от перегрузки, обрыва фаз, перенапряжения и др.
✅ Мониторинг и автоматизация — можно подключать к ПЛК, HMI, SCADA-системам.

Где применяются:

Насосы и вентиляторы с переменной нагрузкой (например, системы водоснабжения, вентиляции).
Конвейеры с регулируемой скоростью.
Экструдеры, станки, лифты, компрессоры.

Устройства плавного пуска (УПП)

Принцип работы:
УПП плавно увеличивает напряжение на двигателе при старте, ограничивая пусковой ток (который при прямом пуске может быть в 5–7 раз выше номинального). После разгона двигателя до номинальной скорости питание часто переключается на сеть через байпасный контактор, чтобы снизить потери в самом УПП.

Основные компоненты:

Тиристоры или симисторы — регулируют подаваемое напряжение.
Контроллер — управляет процессом пуска и останова.
Контакторы — для шунтирования УПП после пуска.
Система защиты — от перегрева, перегрузки, обрыва фаз.

Преимущества:

✅ Снижение пусковых токов — предотвращает просадки напряжения в сети.
✅ Меньшая нагрузка на двигатель и механику — увеличивает срок службы.
✅ Компактность и простота — меньше габариты и проще в монтаже по сравнению с преобразователем.
✅ Ниже стоимость — особенно при высоких мощностях (от 150 кВт и выше).

Ограничения:

❌ Не регулирует скорость в рабочем режиме — двигатель работает только на номинальной скорости.
❌ Нет энергосбережения в режиме работы — только при пуске.

Где применяются:

Насосы, вентиляторы, компрессоры, работающие в режиме «включил — работает на полную».
Конвейеры, дробилки, мельницы с редкими пусками.
Системы, где важен только мягкий старт, а регулировка скорости не требуется.

Сравнение: что выбрать?

Параметр	Преобразователь частоты	Устройство плавного пуска
Регулировка скорости	Да, плавная	Нет
Энергосбережение	Да, до 50%	Только при пуске
Мягкий пуск	Да	Да
Стоимость	Выше (в 2–3 раза при мощностях >100 кВт)	Ниже
Габариты	Больше	Меньше
Функции защиты	Расширенные	Базовые
Интеграция с АСУ ТП	Да	Ограниченная

Пример из практики

Допустим, у вас насосная станция:

Если насос включается редко и работает на полную — подойдёт УПП.
Если расход воды меняется в течение дня (ночью — мало, днём — много), и нужно поддерживать постоянное давление — нужен преобразователь частоты. Он будет автоматически снижать обороты насоса при малом расходе, экономя до 40% электроэнергии.

Вывод

Если задача — просто «мягко запустить двигатель», УПП — отличное и экономичное решение.
Если нужно управлять процессом, экономить энергию и автоматизировать — выбирайте преобразователь частоты. Это более универсальное и перспективное решение, которое окупается за счёт экономии электроэнергии уже за 9–12 месяцев при интенсивной эксплуатации.

Если сомневаетесь — лучше проконсультироваться со специалистом, учитывая конкретную нагрузку, режим работы и требования к системе.

Конечно Вот дополненная информация с перечнем ведущих производителей преобразователей частоты и устройств плавного пуска, включая международные и российские бренды, а также их особенности и сферы применения.

Производители преобразователей частоты

1. Danfoss (Дания)

Серии: VLT® AutomationDrive, VACON®
Особенности: Высокая надёжность, энергоэффективность, отличная интеграция в системы управления.
Применение: Насосы, вентиляторы, HVAC, промышленные линии.
Плюсы: Простое программирование, широкий диапазон мощностей (0.18–1200 кВт), хорошая поддержка в РФ.

2. ABB (Швеция/Швейцария)

Серии: ACS580, ACS880
Особенности: Продвинутые алгоритмы управления, встроенная защита, поддержка промышленного интернета вещей (IIoT).
Применение: Тяжёлая промышленность, горнодобывающая отрасль, транспорт.
Плюсы: Высокая точность, масштабируемость, долгий срок службы.

3. Siemens (Германия)

Серии: SINAMICS G120, S120
Особенности: Полная интеграция с системами TIA Portal, поддержка ПЛК SIMATIC.
Применение: Автоматизация, станки, робототехника.
Плюсы: Отличная совместимость с другими продуктами Siemens, надёжность.

4. Schneider Electric (Франция)

Серии: Altivar Process (ATV600), Altivar Machine (ATV320)
Особенности: Энергосберегающие функции, простота настройки, встроенная связь по Modbus, Ethernet.
Применение: Водоснабжение, пищевая промышленность, конвейеры.
Плюсы: Хорошее соотношение цена/качество, активная поддержка в России.

5. Mitsubishi Electric (Япония)

Серии: FR-A800, FR-E800
Особенности: Высокая точность управления, поддержка векторного режима.
Применение: Точное позиционирование, станки, упаковочное оборудование.
Плюсы: Надёжность, долговечность, хорошая защита от перегрузок.

6. Omron (Япония)

Серии: 3G3MX2, 3G3RX
Особенности: Компактность, простота интеграции с ПЛК Omron.
Применение: Малые и средние автоматизированные линии.
Плюсы: Низкое энергопотребление, удобный интерфейс.

7. Российские производители

НПК «ЭлПром» (г. Чебоксары) — серии ПЧВ, ПЧР. Полностью отечественная разработка, адаптирована к российским условиям (перепады напряжения, температура).
ОАО «Электропривод» (Москва) — преобразователи для насосов и вентиляторов, в том числе взрывозащищённые.
«ИнтехАвтоматика» (Москва) — ПЧ серии «ИТА». Имеют сертификацию для ГОСТ-Р, ТР ТС, подходят для АЭС, ЖКХ.

Производители устройств плавного пуска (УПП)

1. Schneider Electric (Франция)

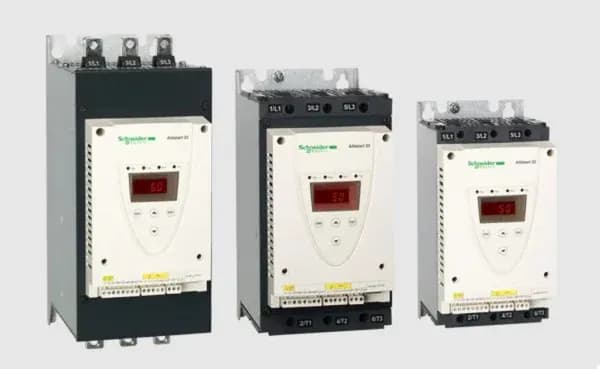

Серии: Altistart 22, Altistart 48
Особенности: Компактные, простые в настройке, с функцией байпаса.
Применение: Насосы, вентиляторы до 90 кВт.
Плюсы: Надёжность, встроенная защита, хорошая цена.

2. ABB (Швеция/Швейцария)

Серии: PST 170, PSTB
Особенности: Работа в тяжёлых условиях, дистанционное управление, встроенная диагностика.
Применение: Промышленные насосы, компрессоры, дробилки.
Плюсы: Высокая степень защиты (до IP66), возможность модернизации.

3. Siemens (Германия)

Серии: SIRIUS 3RW44, 3RW52
Особенности: Широкий диапазон мощностей (от 1,1 до 500 кВт), интеграция с TIA Portal.
Применение: Тяжёлые пусковые режимы, частые включения.
Плюсы: Долгий срок службы, точная настройка параметров пуска/останова.

4. Moeller / Eaton (Германия/США)

Серии: DILM SIRIUS, EATON Softstarter
Особенности: Компактность, низкое тепловыделение.
Применение: Малые и средние двигатели.
Плюсы: Простота монтажа, совместимость с другими продуктами Eaton.

Сравнение по странам и цене

Бренд	Страна	Уровень	Примерная цена (на 11 кВт, 2025 г.)
Danfoss	Дания	Премиум	55 000 – 65 000 ₽
ABB	Швейцария	Премиум	50 000 – 60 000 ₽
Siemens	Германия	Премиум	48 000 – 58 000 ₽
Schneider Electric	Франция	Средний/премиум	45 000 – 52 000 ₽
Mitsubishi	Япония	Премиум	52 000 – 62 000 ₽
Omron	Япония	Средний	40 000 – 48 000 ₽
