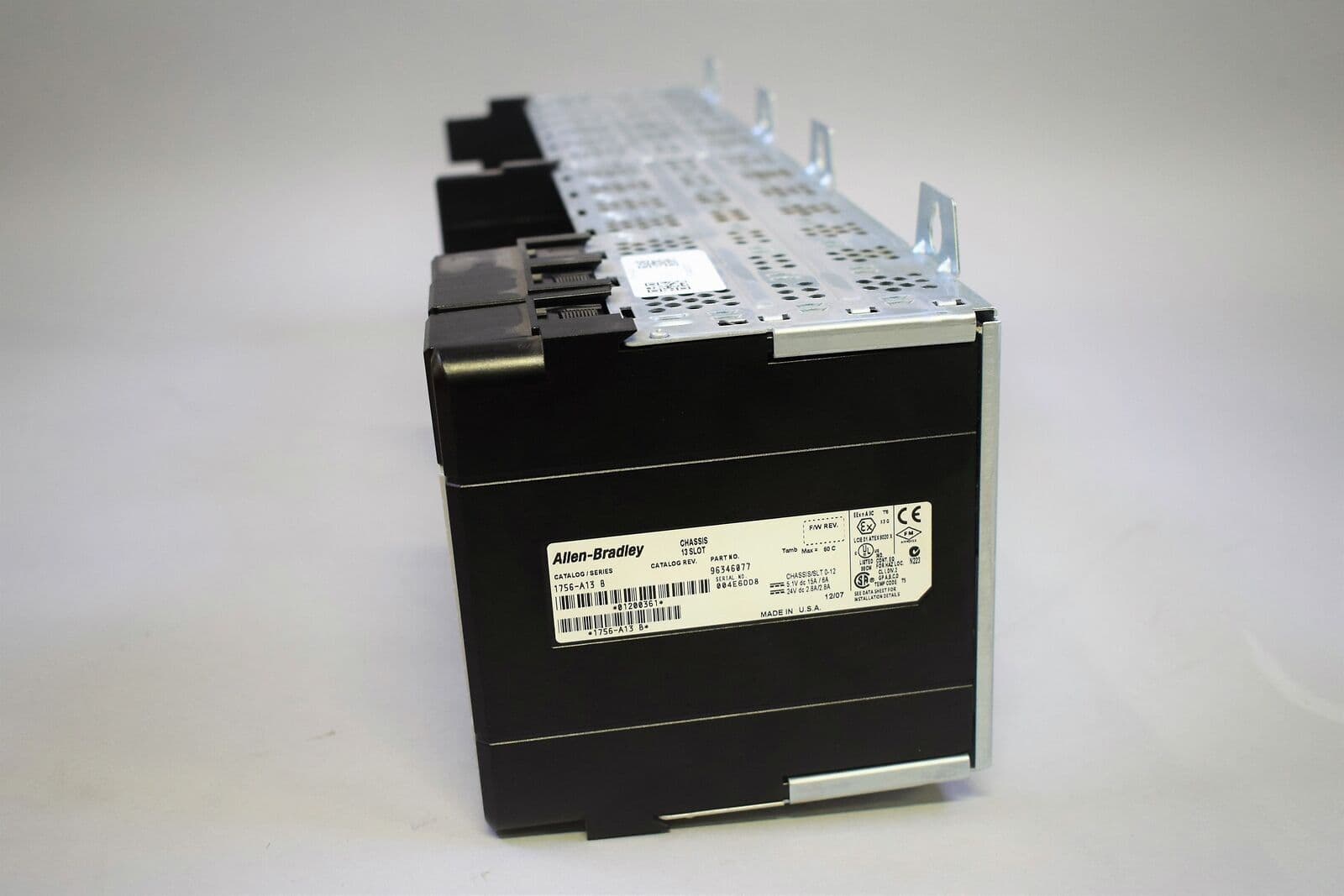

AB 1756-A13

Allen-Bradley 1756-A13 — это шасси с 13 слотами из серии ControlLogix, разработанное компанией Rockwell Automation (бренд Allen-Bradley). Оно используется в промышленной автоматизации как центральная платформа для монтажа и соединения различных модулей ввода-вывода, коммуникационных и специализированных модулей.

🔧 Основные характеристики:

• Количество слотов: 13 — позволяет устанавливать до 13 модулей ControlLogix (процессор, ввод/вывод, сеть и др.).

• Тип монтажа: только горизонтальный.

• Питание: подключается через отдельный блок питания (например, 1756-PA72, 1756-PB75 и др.), который устанавливается в слот 1.

• Напряжение питания: 10–31,2 В постоянного тока.

• Токовая нагрузка:

  • 5 В постоянного тока: до 15 А (всего по шине)

  • 24 В постоянного тока: до 2,8 А на шине

• Рабочая температура: от 0 °C до 60 °C.

• Температура хранения: от –40 °C до 85 °C.

• Устойчивость к вибрации: 2g (рабочее состояние).

• Ударопрочность: 30g (в рабочем состоянии), 50g (в нерабочем).

• Вес: около 1,9 кг.

• Изоляция: базовая, с напряжением изоляции до 30 В постоянного тока.

✅ Преимущества:

• Высокая производительность и надёжность в тяжёлых промышленных условиях.

• Поддержка модульной архитектуры — легко масштабируется под задачи системы.

• Простота обслуживания: съёмные вентиляторы и блок питания упрощают замену без демонтажа всей системы.

• Совместимость с широким спектром модулей Allen-Bradley ControlLogix.

🏭 Где применяется:

• Управление технологическими процессами (химия, нефтегаз, энергетика).

• Автоматизация производственных линий (конвейеры, роботы, упаковка).

• Системы сбора данных и мониторинга.

• Интеграция в АСУ ТП предприятий.

🛠 Установка и настройка:

1. Закрепите шасси на DIN-рейку или в шкафу (только горизонтально).

2. Установите блок питания в первый слот.

3. Вставьте модули (процессор, ввод/вывод и др.) в нужные слоты.

4. Подключите питание и заземление.

5. Настройте систему через программное обеспечение Studio 5000 Logix Designer.

⚠️ На момент 2025 года модель 1756-A13 остаётся актуальной и широко используется, хотя Rockwell постепенно продвигает более новые платформы. Тем не менее, она надёжна, поддерживается и легко доступна у дистрибьюторов.
