AB 1756-A7

Описание

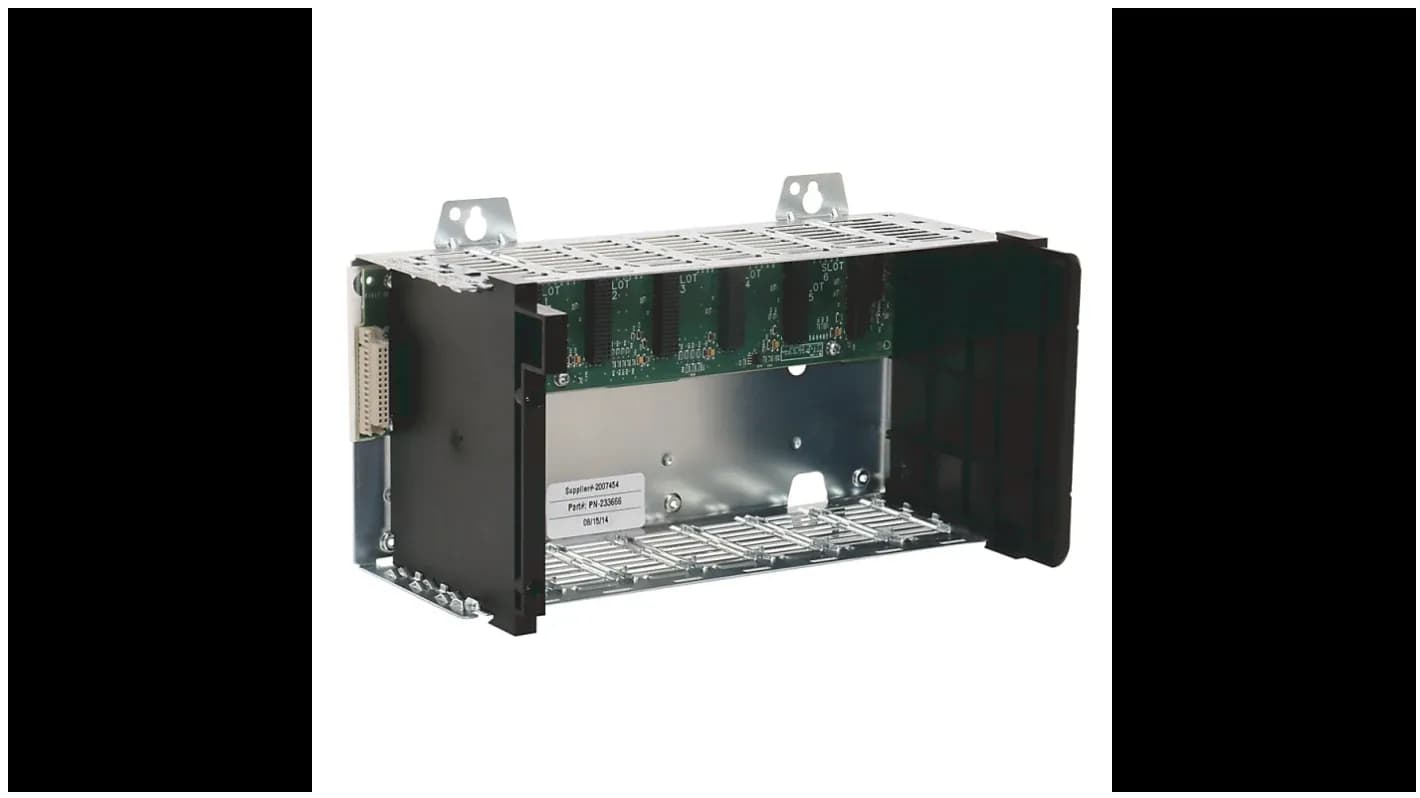

Модуль Allen Bradley 1756-A7 — это 7-слотовое шасси (корпус) для систем автоматизации ControlLogix от Rockwell Automation. Он служит основой для построения модульной системы управления, в которую устанавливаются контроллеры, модули ввода-вывода, сетевые модули и другие компоненты.

🔧 Основные характеристики 1756-A7

Параметр	Значение
Производитель	Allen Bradley / Rockwell Automation
Модель	1756-A7
Тип устройства	Шасси (корпус) ControlLogix
Количество слотов	7
Тип монтажа	Горизонтальное крепление на DIN-рейку (35 мм)
Рассеиваемая мощность	до 4,5 Вт (максимум)
Рабочая температура	от 0 °C до +60 °C
Температура хранения	от –40 °C до +85 °C
Вес	1,1 кг
Габариты (Д×Ш×В)	203 × 138 × 140 мм (8 × 5,4 × 5,5 дюйма)
Степень защиты	IP20 (требуется установка в защищённый шкаф)
Совместимость	Все модули серии 1756 (ControlLogix)
Ориентация установки	Только горизонтальная

🛠️ Назначение и применение

Шасси 1756-A7 используется для:

Размещения контроллера (например, 1756-L71)
Установки модулей ввода-вывода (дискретных, аналоговых)
Подключения сетевых модулей (1756-EN2T, 1756-CN2)
Построения гибкой и масштабируемой системы автоматики

📌 Подходит для средних по сложности систем, где требуется до 7 модулей.

✅ Особенности конструкции

Высокоскоростная шина — обеспечивает быструю передачу данных между модулями
Горячая замена (RIUP) — можно заменять модули без отключения питания
Модульная архитектура — легко масштабируется
Совместимость с Logix Designer — настройка и диагностика в единой среде
Светодиодная индикация на каждом слоте — контроль состояния модулей

📎 Пример компоновки в шасси 1756-A7

Слот 1: 1756-PB75 — Блок питания
Слот 2: 1756-L8SP — Контроллер
Слот 3: 1756-IB16 — Дискретный вход (16 каналов)
Слот 4: 1756-OB16 — Дискретный выход (16 каналов)
Слот 5: 1756-IF8 — Аналоговый вход (8 каналов)
Слот 6: 1756-EN2T — Ethernet-модуль
Слот 7: 1756-PA2 — Аналоговый выход (2 канала)

📄 Документация

Руководство пользователя: Publication 1756-UM001 — ControlLogix System User Manual
Технический паспорт: 1756-A7 Data Sheet
Поддержка в ПО: Studio 5000 Logix Designer

🛠️ Рекомендации по установке

Устанавливайте шасси только горизонтально
Используйте DIN-рейку 35 мм
Обеспечьте вентиляцию — не закрывайте вентиляционные отверстия
Подключайте блок питания 1756-PB75 в крайний левый слот
Проверяйте совместимость прошивки всех модулей
