AB 1756-EN2TR

Описание

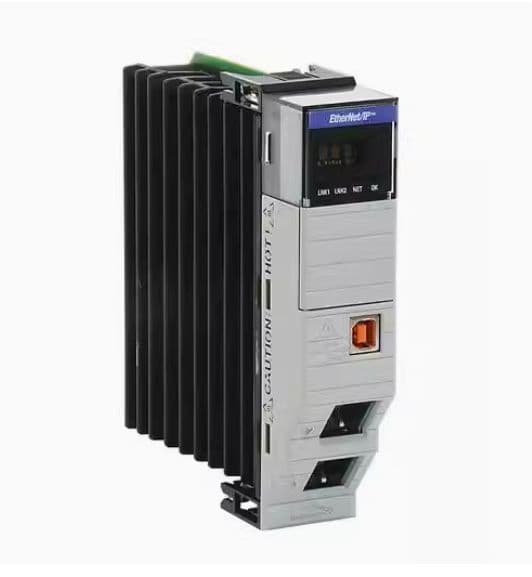

Модуль Allen Bradley 1756-EN2TR — это промышленный Ethernet-модуль из серии ControlLogix компании Rockwell Automation. Он предназначен для организации высокоскоростной и надёжной связи в автоматизированных системах управления. Ниже — подробная информация о его функциях, характеристиках и применении.

📦 Краткое описание

Модуль 1756-EN2TR — это двухпортовый Ethernet/IP-модуль для контроллеров ControlLogix, обеспечивающий:

Высокоскоростную связь по протоколу Ethernet/IP
Поддержку избыточных сетевых топологий (кольцо, звезда, магистраль)
Интеграцию с SCADA-системами, HMI-панелями, приводами, датчиками и другими устройствами

🔧 Основные технические характеристики

Параметр	Значение
Тип устройства	Ethernet-модуль
Серия	ControlLogix
Протокол связи	Ethernet/IP
Скорость передачи данных	10/100/1000 Мбит/с (автосогласование)
Количество портов	2 × RJ45 (поддержка каскадирования и резервирования)
Поддержка топологий	Звезда, кольцо (DeviceLevel Ring), линия
Поддержка резервирования	Да (DLR — DeviceLevel Ring, PRP, RSTP)
Рабочее напряжение	24 В постоянного тока (от шины контроллера)
Рабочая температура	от –20 °C до +60 °C
Степень защиты	IP20 (требуется установка в защищённый шкаф)
Монтаж	На профильную шину (DIN-рейку) в составе шасси ControlLogix
Диагностика	Светодиодная индикация состояния портов, ошибок и активности сети

🛠️ Функциональные возможности

Высокая производительность: позволяет передавать данные с минимальными задержками — критично для систем реального времени.
Поддержка DLR (DeviceLevel Ring): автоматическое восстановление связи при обрыве кабеля за время менее 3 мс, что обеспечивает отказоустойчивость.
Интеграция с Logix Designer (ранее RSLogix 5000): простая настройка IP-адресов, фильтрации, приоритетов трафика.
Поддержка QoS (Quality of Service): приоритезация критически важного трафика (например, управляющих команд).
Мониторинг сети: встроенные средства диагностики (статистика по пакетам, ошибкам, нагрузке).

🏭 Области применения

Модуль активно используется в:

Производственной автоматизации (сборка, упаковка, станки)
Энергетике и водоснабжении
Транспорте и логистике (конвейерные системы)
Пищевой и химической промышленности
SCADA-системах и централизованном управлении оборудованием

📎 Пример использования

Допустим, у вас есть система из:

Контроллера 1756-L71
Модуля ввода/вывода 1756-IB16
Человеко-машинного интерфейса (HMI)
Приводов PowerFlex 525

Модуль 1756-EN2TR подключается к шине ControlLogix и обеспечивает:

Обмен данными между контроллером и HMI по Ethernet/IP
Управление приводами через сеть
Диагностику состояния системы в реальном времени
Резервирование сети — если один кабель повреждён, вторая линия берёт нагрузку

📄 Документация и ПО

Для настройки потребуется:

Программное обеспечение Studio 5000 Logix Designer
Руководство пользователя: 1756-EN2TR User Manual (Publication 1756-UM526)
Примеры конфигурации сетей и DLR

💬 Полезные советы

Перед установкой обновите прошивку (firmware) модуля — это улучшит совместимость и стабильность.
Используйте экранированный кабель (CAT5e или выше) и подключайте экран на обеих сторонах для защиты от помех.
Настройте статические IP-адреса для критичных устройств, чтобы избежать конфликтов.
