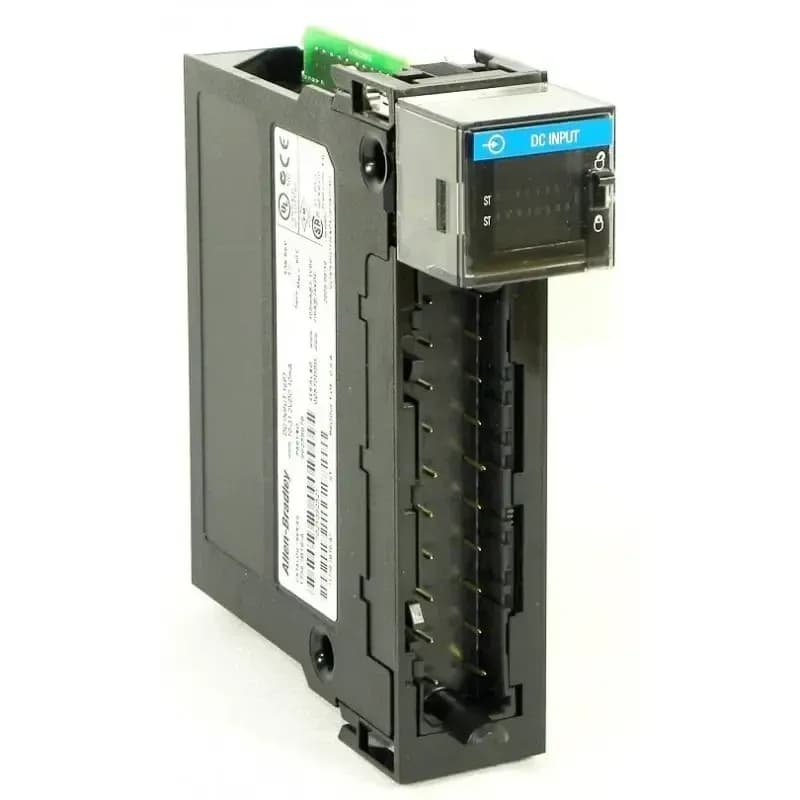

AB 1756-IB16D

Allen-Bradley 1756-IB16D — это цифровой входной модуль постоянного тока из серии ControlLogix, разработанный компанией Rockwell Automation. Он предназначен для подключения и обработки дискретных сигналов от полевых устройств (датчиков, конечных выключателей, кнопок и т.п.) в промышленных системах автоматизации.

---

🔧 Основные характеристики:

• Модель: 1756-IB16D

• Тип: Цифровой входной модуль (DC)

• Количество каналов: 16

• Напряжение питания входов: 10–30 В постоянного тока (номинально 12/24 В DC)

• Тип входа: Поддерживает тока-поглощающие (sinking, NPN) и тока-источниковые (sourcing, PNP) конфигурации — это редкая и удобная особенность.

• Ток на входе:

  • Минимальный рабочий ток: 2 мА при 10 В DC

  • Максимальный: 13 мА при 30 В DC

• Время реакции (задержка):

  • Включение: ~340 мкс (номинально)

  • Выключение: ~740 мкс (номинально)

  • С возможностью фильтрации сигнала (настраивается)

• Диагностика:

  • Обнаружение обрыва провода

  • Контроль состояния входов и модуля

  • Светодиодная индикация: связь, неисправность, состояние входов

• Изоляция: 250 В переменного тока между каналами и шиной

• Питание от шасси:

  • 5 В DC: 120–150 мА (в зависимости от источника)

• Рабочая температура: от 0 °C до 60 °C

• Влажность: 5–95 % (без конденсата)

• Габариты:

  • Примерно 140 × 35 × 145 мм (Ш × В × Г)

• Вес: около 0,3–0,6 кг (в зависимости от версии)

---

✅ Преимущества:

• Высокая надёжность и устойчивость к помехам в промышленной среде.

• Гибкость подключения — поддержка как NPN, так и PNP датчиков.

• Диагностика в реальном времени — помогает быстро находить и устранять неисправности.

• Простота интеграции — совместим со всеми шасси ControlLogix (1756-A4, A7, A10, A13 и др.).

• Съёмные клеммные колодки (например, 1756-TBCH) — упрощают монтаж и обслуживание.

---

🏭 Где применяется:

• Автоматизация производственных линий (металлургия, машиностроение).

• Системы управления оборудованием (насосы, компрессоры, конвейеры).

• Энергетика, водоснабжение, очистные сооружения.

• Химическая и нефтехимическая промышленность.

---

🛠 Установка и подключение:

1. Установите модуль в свободный слот шасси ControlLogix.

2. Подключите питание к шасси (через блок питания, например, 1756-PA72).

3. Подключите датчики к клеммам модуля (используя съёмные колодки).

4. Настройте модуль в программе Studio 5000 Logix Designer:

   • Укажите тип сигнала (NPN/PNP)

   • Настройте фильтрацию входов при необходимости

   • Назначьте теги для каждого канала
