AB 1756 IF16

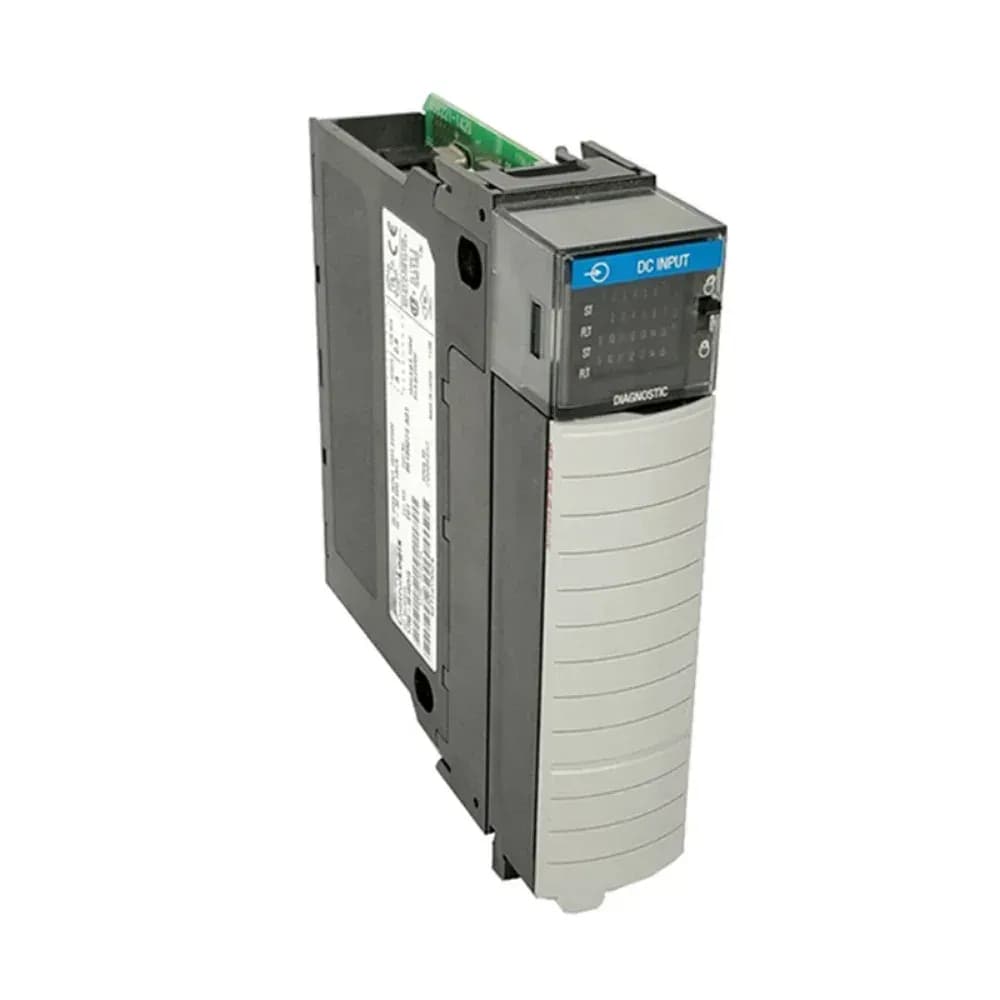

Allen-Bradley 1756-IF16 — это модуль аналогового ввода из серии ControlLogix, разработанный компанией Rockwell Automation. Он предназначен для точного измерения аналоговых сигналов от промышленных датчиков (температуры, давления, расхода, уровня и т.д.) и их передачи в контроллер для обработки.

---

🔧 Основные характеристики:

• Модель: 1756-IF16

• Тип: Модуль аналогового ввода

• Количество каналов: 16

• Тип входных сигналов:

  • Напряжение: ±10 В, 0–10 В

  • Ток: 0–20 мА, 4–20 мА (с поддержкой HART-протокола)

• Режим подключения: дифференциальный (уменьшает влияние помех)

• Разрешение:

  • 16 бит (для тока и напряжения)

  • Эффективное разрешение до 18–21 бит при фильтрации

• Время преобразования:

  • Один цикл на все 16 каналов: ~6,4 мс

  • Скорость сканирования: до 250 кГц (в зависимости от режима)

• Погрешность измерения:

  • ±0,1% от диапазона (для напряжения)

  • ±0,3% от диапазона (для тока)

• Изоляция: 50 В постоянного тока между каналами и шиной

• Питание:

  • Напряжение: 5,1 В постоянного тока (от шасси)

  • Потребляемый ток: до 200 мА

  • Мощность: до 6 Вт

• Тепловыделение: 12 БТЕ/час

• Рабочая температура: от 0 °C до 60 °C

• Габариты: 140 × 35 × 145 мм (Ш × В × Г)

• Вес: около 0,3 кг

• Совместимость: Все шасси ControlLogix (1756-A4, A7, A10, A13 и др.)

• Клеммные колодки: Съёмные, например, 1756-TBCH, 1756-TBS6H

---

✅ Преимущества:

• Высокая точность и разрешение — идеален для задач, где важна детализация сигнала.

• Поддержка HART-протокола — позволяет работать с “умными” датчиками и получать дополнительную диагностическую информацию.

• Гибкость настройки — каждый канал можно настроить отдельно под нужный тип сигнала.

• Диагностика в реальном времени — контроль обрыва провода, перегрузки, неисправности датчика.

• Надёжность в промышленной среде — устойчив к электромагнитным помехам и вибрациям.

---

🏭 Где применяется:

• АСУ ТП на нефтегазовых и химических предприятиях

• Системы управления технологическими процессами (температура, давление, расход)

• Энергетика, водоподготовка, очистные сооружения

• Производство пищевой и фармацевтической продукции

• Мониторинг и автоматизация HVAC-систем

---

🛠 Настройка и интеграция:

1. Установите модуль в свободный слот шасси ControlLogix.

2. Подключите датчики через съёмные клеммные колодки.

3. В программе Studio 5000 Logix Designer:

   • Добавьте модуль в конфигурацию I/O

   • Назначьте тип сигнала для каждого канала (например, 4–20 мА)

   • Настройте фильтрацию, масштабирование и HART-параметры при необходимости

   • Создайте теги для чтения значений в программах (например, Tank_Pressure)
