AB 1756 OB16D

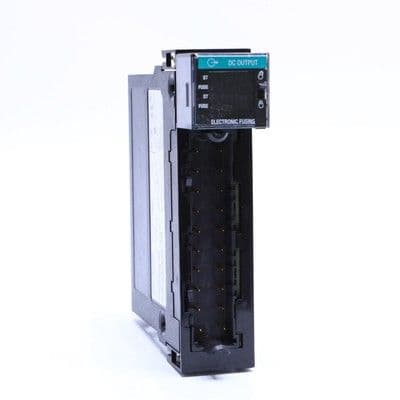

Allen-Bradley 1756-OB16D — это цифровой модуль вывода постоянного тока (источникового типа) из серии ControlLogix, разработанный компанией Rockwell Automation. Он предназначен для управления промышленными нагрузками, такими как реле, соленоиды, лампы, двигатели и другие исполнительные устройства, работающие от напряжения постоянного тока.

---

🔧 Основные характеристики:

• Модель: 1756-OB16D

• Тип модуля: Цифровой источниковый (sourcing) выходной модуль (DC)

• Количество каналов: 16

• Напряжение питания нагрузки: 19–30 В постоянного тока (номинально 24 В DC)

• Выходной ток на канал: до 1 А

• Максимальный ток модуля:

  • 8 А при 30 °C

  • 4 А при 60 °C (снижается при нагреве)

• Тип выхода: P-типа (источник тока) — подходит для датчиков/устройств с NPN-входами

• Изоляция: 250 В между группами по 8 выходов

• Диагностика:

  • Полевая диагностика (Field Diagnostics) — обнаружение короткого замыкания, перегрузки, обрыва цепи (в зависимости от подключённого оборудования)

  • Светодиодная индикация: состояние выходов, ошибка, связь, здоровье модуля

• Питание от шасси:

  • 5 В: 250 мА

  • 24 В: 140 мА

• Рабочая температура: от 0 °C до 60 °C

• Габариты: 140 × 35 × 145 мм (Ш × В × Г)

• Вес: около 0,24–0,3 кг

• Съёмные клеммные колодки: совместим с 1756-TBCH, 1756-TBS6H

---

✅ Преимущества:

• Высокая нагрузочная способность — до 1 А на канал, что позволяет управлять мощными нагрузками без дополнительных реле.

• Надёжная диагностика — помогает быстро выявить неисправности в полевых цепях.

• Гибкость установки — легко интегрируется в любое шасси ControlLogix (A4, A7, A10, A13 и др.).

• Простота монтажа и обслуживания — съёмные клеммы ускоряют подключение и замену.

• Поддержка стандартов: CE, UL, CSA, RCM, NRTL и др. — подходит для международных проектов.

---

🏭 Где применяется:

• Управление станками и промышленным оборудованием

• Системы автоматизации в нефтегазовой, химической и пищевой промышленности

• Энергетика и водоснабжение

• Логистические системы и складская автоматизация

• Производственные линии (упаковка, роботизация)

---

🛠 Подключение и настройка:

1. Установите модуль в свободный слот шасси ControlLogix.

2. Подключите питание к шасси (например, блок питания 1756-PA72).

3. Подключите нагрузки (реле, соленоиды и т.д.) к клеммам модуля — плюс от источника 24 В подаётся через модуль, минус — общий.

4. В программе Studio 5000 Logix Designer:

   • Добавьте модуль в I/O-конфигурацию

   • Назначьте теги для каждого выхода

   • Настройте параметры диагностики при необходимости
