AB 1756-OF8

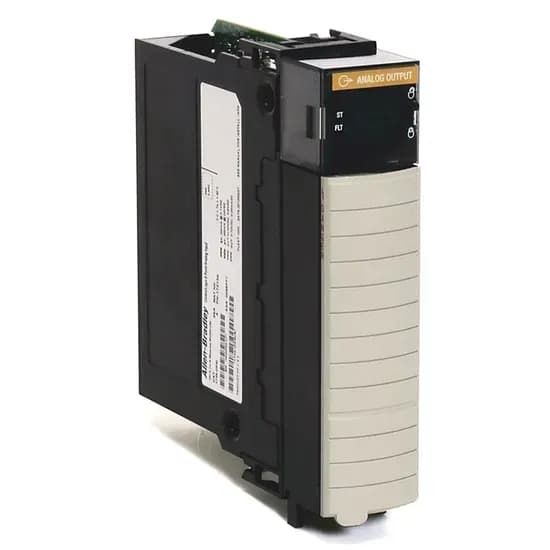

Allen-Bradley 1756-OF8 — это модуль аналогового вывода из серии ControlLogix, разработанный компанией Rockwell Automation. Он предназначен для управления исполнительными устройствами, такими как регулирующие клапаны, частотные преобразователи, приводы и другие устройства, требующие аналогового управляющего сигнала.

---

🔧 Основные характеристики:

• Модель: 1756-OF8

• Тип: Модуль аналогового вывода

• Количество каналов: 8

• Тип выходных сигналов:

  • Напряжение: 0–10 В, ±10 В

  • Ток: 0–20 мА, 4–20 мА

• Разрешение:

  • 16 бит — высокая точность управления

• Время обновления:

  • ~1 мс на канал (в зависимости от режима)

• Погрешность выхода:

  • ±0,1% от полного диапазона

• Изоляция:

  • 50 В постоянного тока между каналами и шиной

  • Каналы изолированы от контроллера, что защищает систему от помех и контуров заземления

• Питание:

  • От шасси: 5,1 В постоянного тока

  • Потребляемый ток: до 300 мА

• Выходной ток на канал:

  • До 100 мА (максимум) — достаточен для большинства промышленных нагрузок

• Рабочая температура: от 0 °C до 60 °C

• Габариты: 140 × 35 × 145 мм (Ш × В × Г)

• Вес: около 0,3 кг

• Клеммные колодки: Съёмные, например, 1756-TBCH, 1756-TBS6H

• Совместимость: Все шасси ControlLogix (A4, A7, A10, A13 и др.)

---

✅ Преимущества:

• Высокая точность и стабильность выходных сигналов — идеально для задач регулирования.

• Гибкость настройки — каждый из 8 каналов можно настроить под нужный тип сигнала (напряжение или ток).

• Изолированный выход — защищает контроллер от помех, перенапряжений и гальванических контуров.

• Диагностика в реальном времени — контроль обрыва цепи, короткого замыкания, перегрузки.

• Поддержка HART-протокола (в режиме тока) — позволяет передавать дополнительные управляющие или диагностические данные.

• Надёжность — устойчив к вибрациям, перепадам температуры, ЭМП.

---

🏭 Где применяется:

• Регулирование давления, температуры, расхода в химической и нефтехимической промышленности

• Управление частотными преобразователями (задание скорости двигателя)

• Контроль уровня в резервуарах и ёмкостях

• Автоматизация HVAC-систем (отопление, вентиляция, кондиционирование)

• Производство в фармацевтике, пищевой промышленности и энергетике

---

🛠 Настройка и интеграция:

1. Установите модуль в свободный слот шасси ControlLogix.

2. Подключите исполнительные устройства (например, клапан или преобразователь частоты) к клеммам.

3. В программе Studio 5000 Logix Designer:

   • Добавьте модуль в I/O-дерево

   • Назначьте тип сигнала для каждого канала (например, 4–20 мА)

   • Настройте масштабирование (например, 4–20 мА = 0–100%)

   • Создайте теги (например, Pump_Speed_Setpoint) для передачи уставок из программы
