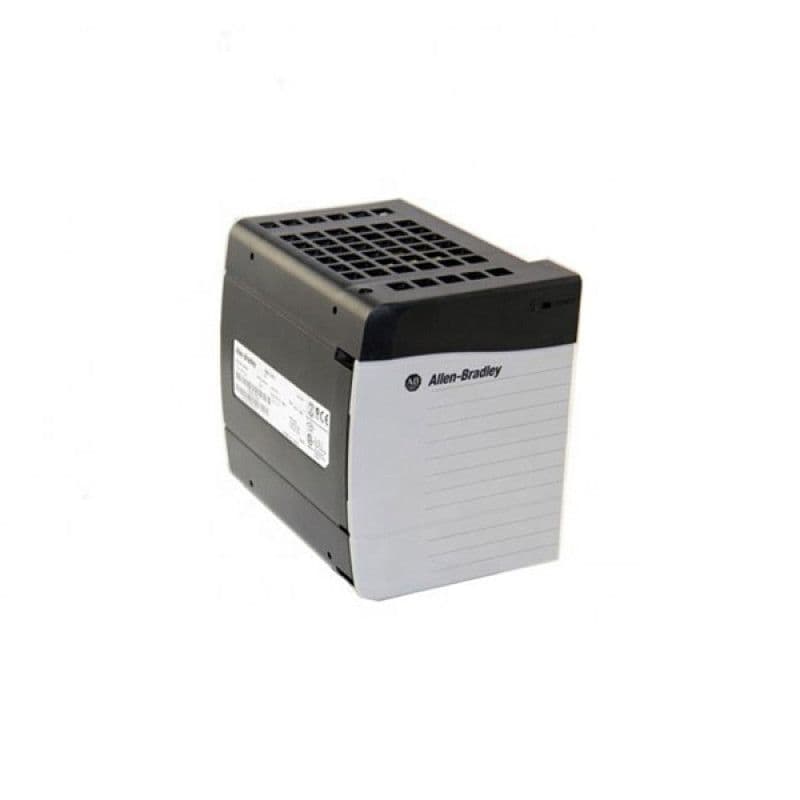

AB 1756-PB75

Описание

Модуль питания Allen Bradley 1756-PB75 — это промышленный блок питания для систем автоматизации ControlLogix от Rockwell Automation. Он обеспечивает стабильное и надёжное питание контроллеров и модулей ввода-вывода в составе шасси ControlLogix.

🔧 Основные характеристики 1756-PB75

Параметр	Значение
Производитель	Allen Bradley / Rockwell Automation
Модель	1756-PB75
Тип устройства	Блок питания (источник питания)
Выходная мощность	75 Вт
Выходное напряжение	24 В постоянного тока (постоянное напряжение)
Входное напряжение	18–32 В постоянного тока (DC)
Выходной ток	до 3,125 А при 24 В
КПД	до 85%
Рабочая температура	от –20 °C до +60 °C
Степень защиты	IP20 (требуется установка в закрытый шкаф)
Монтаж	На шину шасси ControlLogix (серия B)
Позиция установки	Только слева (крайний левый модуль)
Совместимость	Шасси 1756-A4, A7, A10, A13, A17 и другие серии B
Диагностика	Светодиодная индикация: OK, FAULT, RUN

🛠️ Назначение и применение

Блок питания 1756-PB75 используется для:

Питания контроллеров ControlLogix 5580, 5570 и других
Обеспечения электропитания всех модулей ввода-вывода в шасси
Работы в составе систем автоматизации на производстве: станках, конвейерах, насосных станциях, энергосистемах

Особенность: питание подаётся с левой стороны шасси, и только один блок питания может быть установлен на одно шасси.

✅ Преимущества

Высокая надёжность: устойчив к перегрузкам и колебаниям входного напряжения
Горячая замена (RIUP): поддерживает замену без отключения питания (Removal and Insertion Under Power)
Компактность: занимает всего 1 слот в шасси
Интеграция с Logix Designer: отображение состояния питания в проекте
Защита от перегрева, перенапряжения и короткого замыкания

📎 Пример совместимой системы

[1756-PB75] → [1756-L8SP] → [1756-IB16D] → [1756-OB16D] → [1756-EN2T]
 Блок питания   Контроллер   Входы DI    Выходы DO     Ethernet

📄 Документация

Руководство пользователя: Publication 1756-UM001 — ControlLogix System User Manual
Технический паспорт (datasheet): 1756-PB75 Data Sheet — доступен на сайте Rockwell Automation
Поддержка в ПО: Studio 5000 Logix Designer

✅ Рекомендации

Устанавливайте блок питания только в крайний левый слот шасси.
Используйте кабель питания с сечением не менее 1,5 мм².
Подключайте отдельный источник 24 В постоянного тока с достаточной мощностью (минимум 95 Вт входной мощности).
Регулярно проверяйте светодиодную индикацию: если мигает FAULT — возможна перегрузка или неисправность.
