AB 1756-RM2

Описание

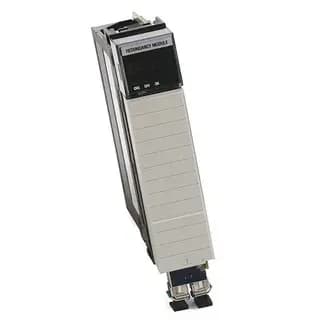

Модуль Allen Bradley 1756-RM2 — это модуль резервирования (Redundancy Module) для систем автоматизации ControlLogix от Rockwell Automation. Он обеспечивает высокую отказоустойчивость и непрерывность работы критически важных производственных процессов за счёт создания полностью резервированной системы управления.

🔧 Описание и назначение

1756-RM2 используется в паре с двумя одинаковыми контроллерами ControlLogix для организации горячего резервирования:

Один контроллер работает в режиме «ведущий» (Primary)
Второй — в режиме «резервный» (Standby)
При отказе ведущего контроллера — резервный автоматически и мгновенно (менее 100 мс) берёт на себя управление, без остановки процесса

📌 Это критично для систем, где любая остановка недопустима:
— Химические реакторы
— Энергогенерация
— Водоподготовка
— Транспортные системы
— Нефтегазовая отрасль

✅ Ключевые особенности

Полностью зарезервированная архитектура — контроллеры, шины, питание, сеть
Горячая замена (RIUP) — можно заменить модуль или контроллер без отключения питания
Автоматическое переключение — время переключения менее 100 мс
Синхронизация данных — через отдельный оптоволоконный или медный канал
Поддержка TUV SIL 2 — для применения в безопасных системах
Интеграция с Studio 5000 Logix Designer — настройка и диагностика в единой среде

🔌 Технические характеристики

Параметр	Значение
Производитель	Allen Bradley / Rockwell Automation
Модель	1756-RM2
Тип устройства	Модуль резервирования
Совместимость	Контроллеры ControlLogix 5580, 5570 и др.
Связь между контроллерами	Через 1756-ENBT, 1756-EN2T или оптоволокно
Монтаж	На шасси ControlLogix (серия B)
Степень защиты	IP20
Рабочая температура	от 0 °C до +60 °C
Вес	1 кг
Габариты (Ш×В×Г)	500 × 500 × 500 мм (упаковка)
Диагностика	Светодиодная индикация: OK, SYNC, COMM, FAULT

📎 Пример системы с резервированием

[Шасси 1]                          [Шасси 2]
1756-PB75 → 1756-L8SP → 1756-RM2   1756-PB75 → 1756-L8SP → 1756-RM2
(Ведущий)                          (Резервный)
        ↘_________________________↙
              Связь через 1756-EN2T

📄 Документация

Руководство пользователя: Publication 1756-UM533 — ControlLogix Redundancy System User Manual
Технический паспорт: 1756-RM2 Data Sheet
Поддержка в ПО: Studio 5000 Logix Designer

🛠️ Советы по эксплуатации

Используйте одинаковые версии прошивки на обоих контроллерах
Настройте синхронизацию времени и проектов через Logix Designer
Подключите отдельный канал связи для резервирования (не используйте основную сеть)
Регулярно проводите тест переключения (вне рабочего режима)
