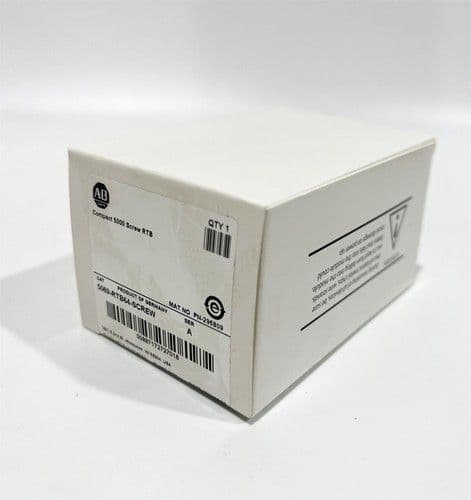

AB 5069RTB64SCREW

Описание

Модуль Allen Bradley 5069-RTB64-SCREW — это комплект съёмных винтовых клеммных блоков для контроллеров серии CompactLogix 5069 от Rockwell Automation. Он предназначен для удобного и надёжного подключения проводов полевых устройств (датчиков, приводов, кнопок и т.д.) к модулям ввода-вывода без необходимости пайки или постоянного монтажа.

📦 Описание и назначение

5069-RTB64-SCREW — это комбинированный комплект, включающий:

Один 4-контактный клеммный блок — 5069-RTB4-SCREW
Один 6-контактный клеммный блок — 5069-RTB6-SCREW

📌 Тип крепления контактов: винтовой (screw-type), то есть провод фиксируется прижимной планкой с помощью винта. Это обеспечивает высокую надёжность соединения, особенно в условиях вибрации.

🔧 Основные технические характеристики

Параметр	Значение
Производитель	Allen Bradley / Rockwell Automation
Серия	Compact I/O 5069
Тип клемм	Винтовые (зажим винтом)
Совместимость	Контроллеры CompactLogix 5380, 5370; модули 5069-IA16, 5069-OB16 и др.
Количество модулей в системе	Поддержка до 31 модуля ввода-вывода
Размеры (Д×Ш×В)	138 × 22 × 105 мм
Вес	175 г (0,39 фунта)
Монтаж	На DIN-рейку, в составе шасси Compact 5069
Рабочая температура	от –20 °C до +60 °C
Напряжение изоляции	до 264 В переменного тока / 125 В постоянного тока
Материал корпуса	Ударопрочный термопластик, негорючий (UL 94 V-0)

🛠️ Применение

Клеммный блок используется для:

Подключения полевых проводов к модулям ввода-вывода
Быстрой замены модулей без переподключения проводов — достаточно отсоединить клеммную колодку
Организации модульной архитектуры в шкафах автоматики

✅ Особенно удобен при обслуживании: инженер может снять клеммник с модуля, оставив провода на месте, и безопасно провести диагностику.

🔌 Особенности конструкции

Съёмный блок: легко отсоединяется от модуля ввода-вывода
Маркировка контактов: чёткая гравировка для правильного подключения
Цветовая кодировка: синий корпус — стандарт для клемм Rockwell
Открытый тип: без металлической оболочки, но с защитой от короткого замыкания между соседними контактами
